Η εκφόρτωση των δεμάτων μεγάλου μήκους πρέπει να γίνεται είτε με “ζυγαριές” είτε με μακρείς ιμάντες. Τα προβαμμένα φύλλα δεν πρέπει να σύρονται μεταξύ τους.
- Χαρακτηριστικά
- Οδηγίες
- Εφαρμογές
- Πιστοποιητικά
Πίνακας επιτρεπόμενων φορτίσεων 1) Αμφιέριστη στήριξη 2) Στήριξη 3 ανοιγμάτων
Τεχνικές προδιαγραφές
Τα θερμομονωτικά πάνελ Domolam παράγονται σύμφωνα με το πρότυπο EN 14509:2013 και φέρουν σήμανση CE.
Η ΜΟΝΩΣΗ:
Ο αφρός πολυουρεθάνης PUR, είναι χημικά ουδέτερος, μη τοξικός και παράγεται με τεχνολογία φιλική προς το περιβάλλον με τη χρήση πεντανίου (CFC, HCFC free). Τα πάνελ Domolam παράγονται με αφρό PUR με αντίδραση στη φωτιά Cs3d0 ή εναλλακτικά, με αφρό πολυισοκυανουρίας PIR High Index, με αντίδραση στη φωτιά Βs1d0 σύμφωνα με τα πρότυπα EN 13501-1, ΕΝ 11925-2 και EN 13823. Τα πάνελ τοίχου (κάθετη διάταξη - EN 1364-1) έχουν αντίσταση στη φωτιά El 30 : E60 και τα πάνελ οροφής (οριζόντια διάταξη - EN 1365-2) έχουν αντίσταση στη φωτιά REI 30 : RE60 για πάχος 100mm σύμφωνα με το πρότυπο EN 13501-2.
Τόσο ο αφρός PUR όσο και PIR High Index περιέχουν ποσοστό κλειστών κυψελών >95% προσφέροντας αντίσταση στην απορρόφηση υγρασίας και τέλεια σύνδεση των μεταλλικών ελασμάτων.
Συντελεστής θερμικής αγωγιμότητας λ=0,0215 W/mK και μέση πυκνότητα 40-42 kg/m3 σύμφωνα με το πρότυπο EN 13165.
Μέση αντοχή σε συμπίεση 120 KPa.
Μέση αντοχή σε εφελκυσμό140 KPa.
Μέση αντοχή σε διάτμηση 100 KPa.
ΤΑ ΜΕΤΑΛΛΙΚΑ ΕΛΑΣΜΑΤΑ ΕΙΝΑΙ:
Η ΜΟΝΩΣΗ:
Ο αφρός πολυουρεθάνης PUR, είναι χημικά ουδέτερος, μη τοξικός και παράγεται με τεχνολογία φιλική προς το περιβάλλον με τη χρήση πεντανίου (CFC, HCFC free). Τα πάνελ Domolam παράγονται με αφρό PUR με αντίδραση στη φωτιά Cs3d0 ή εναλλακτικά, με αφρό πολυισοκυανουρίας PIR High Index, με αντίδραση στη φωτιά Βs1d0 σύμφωνα με τα πρότυπα EN 13501-1, ΕΝ 11925-2 και EN 13823. Τα πάνελ τοίχου (κάθετη διάταξη - EN 1364-1) έχουν αντίσταση στη φωτιά El 30 : E60 και τα πάνελ οροφής (οριζόντια διάταξη - EN 1365-2) έχουν αντίσταση στη φωτιά REI 30 : RE60 για πάχος 100mm σύμφωνα με το πρότυπο EN 13501-2.
Τόσο ο αφρός PUR όσο και PIR High Index περιέχουν ποσοστό κλειστών κυψελών >95% προσφέροντας αντίσταση στην απορρόφηση υγρασίας και τέλεια σύνδεση των μεταλλικών ελασμάτων.
Συντελεστής θερμικής αγωγιμότητας λ=0,0215 W/mK και μέση πυκνότητα 40-42 kg/m3 σύμφωνα με το πρότυπο EN 13165.
Μέση αντοχή σε συμπίεση 120 KPa.
Μέση αντοχή σε εφελκυσμό140 KPa.
Μέση αντοχή σε διάτμηση 100 KPa.
ΤΑ ΜΕΤΑΛΛΙΚΑ ΕΛΑΣΜΑΤΑ ΕΙΝΑΙ:
-Προβαμμένα ελάσματα, σε συμμόρφωση με το πρότυπο EN 10169 σε γαλβανισμένη ή aluzinc βάση με όριο ελαστικότητας 250-280 N/mm2 σύμφωνα με το πρότυπο ΕΝ 10346 και EN 10143.
-Πλαστικοποιημένα - αντιβακτηριδιακά ελάσματα για ψυκτικούς θαλάμους και υγειονομικές εφαρμογές.
-Προβαμμένο, λείο ή ανάγλυφο αλουμίνιο, χαλκός και ανοξείδωτο ατσάλι κατόπιν ζήτησης.
ΣΤΕΓΑΝΟΤΗΤΑ ΣΥΝΔΕΣΗΣ:
Υδατοστεγανότητα: Class A, EN 12865
Αεροστεγανότητα: 0,14m3/m2/h at 50 Pa, EN 12114
-Πλαστικοποιημένα - αντιβακτηριδιακά ελάσματα για ψυκτικούς θαλάμους και υγειονομικές εφαρμογές.
-Προβαμμένο, λείο ή ανάγλυφο αλουμίνιο, χαλκός και ανοξείδωτο ατσάλι κατόπιν ζήτησης.
ΣΤΕΓΑΝΟΤΗΤΑ ΣΥΝΔΕΣΗΣ:
Υδατοστεγανότητα: Class A, EN 12865
Αεροστεγανότητα: 0,14m3/m2/h at 50 Pa, EN 12114
ΑΝΟΧΕΣ ΔΙΑΣΤΑΣΕΩΝ σύμφωνα με το Παράρτημα D του ΕΝ 14509:
| Ύψος αυλάκωσης | ±1mm |
| Βήμα αυλάκωσης | ±2mm |
| Μήκος πάνελ | ±10mm |
| Πάχος πάνελ | ±2% του πάχους |
| Παραγωνικότητα | 0,6% ωφέλιμου πλάτους |
| Κατά μήκος καμπυλότητα | 2 mm/m - 10 mm |
| Κατά πλάτος καμπυλότητα | ≤1% του πλάτους |
| Επιπεδότητα | ≤-1,5mm στα 700mm |
| Κυμάτωση άκρων | ±2mm στα 500mm μήκους |
| Ωφέλιμο πλάτος | ±2mm |
Παρατηρήσεις:
Ίχνη αφρού στις ενώσεις, μικρό κενό αφρού ή μικρή έλλειψη του αφρώδους σφραγιστικού της πλευράς κατά μήκος δε θεωρούνται ποιοτικά προβλήματα, εφόσον ο λειτουργικός χαρακτήρας των πάνελ δεν επηρεάζεται.
Αποθήκευση
Πρέπει να τοποθετούνται υπό κλίση και να σκεπάζονται με τρόπο ώστε να αερίζονται, για να αποφευχθεί οποιαδήποτε συμπύκνωση υδρατμών και ηλεκτροχημική διάβρωση.
Εγκατάσταση
Μετά την ολοκλήρωση των εργασιών πρέπει να αφαιρείται – εάν υπάρχει – το προστατευτικό φιλμ και να καθαρίζεται η επιφάνεια από τα γρέζια της κοπής ή του τρυπήματος.
Προτείνεται η χρήση τουλάχιστον δύο συνδετικών υλικών ανά φύλλο και μηκίδα.
Προτείνεται η χρήση τουλάχιστον δύο συνδετικών υλικών ανά φύλλο και μηκίδα.
Το βίδωμα πρέπει να σταματά εκεί όπου αρχίζει η παραμόρφωση του ελάσματος κάτω από τη βίδα, για τη διατήρηση υψηλού αισθητικού και στατικού αποτελέσματος.
Η εταιρεία δεν ευθύνεται για ζημιές από κακή χρήση των προϊόντων της.
Η εταιρεία δεν ευθύνεται για ζημιές από κακή χρήση των προϊόντων της.
| μήκος (mm) | μικρή | μεγάλη | βάρος (kg/m) | βάρος (kg/m2) | ποσότητα ΜΜ | τιμή ΜΜ (€) | αξία (€) | Σχόλια |

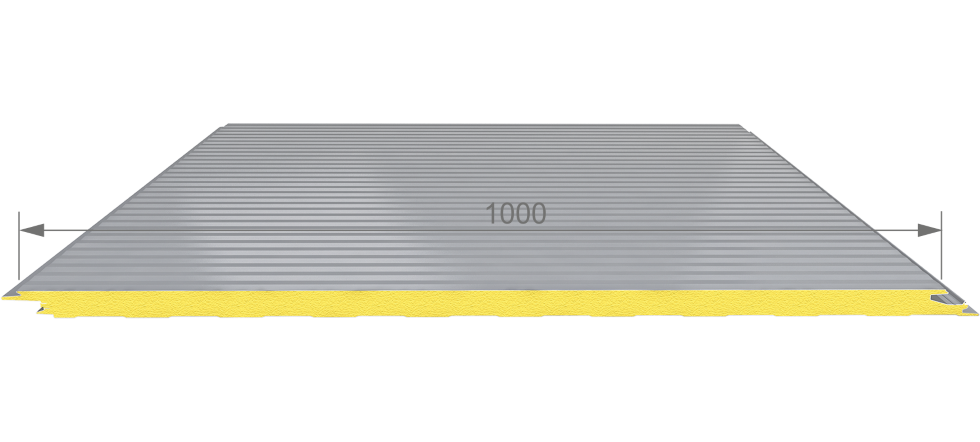

Πάνελ τοίχου κατακόρυφης διαμόρφωσης PW-V
Τα πάνελ τοίχου Domolam χρησιμοποιούνται για εξωτερικές ή εσωτερικές επενδύσεις και ψευδοροφές. Διατίθενται σε 20 τύπους και είναι σχεδιασμένα να ικανοποιήσουν ποικίλες κατασκευαστικές ανάγκες βιομηχανικών κτηρίων και κατοικιών υψηλής αισθητικής. Μπορούν να παραχθούν με την εσωτερική επιφάνεια επίπεδη ή διαμορφωμένη.
Σημεία υπεροχής των πάνελ τοίχου Domolam
1. Φέρουν ειδικά μελετημένα σημεία σύνδεσης που διασφαλίζουν την συγκράτηση όλων των εξωτερικών φύλλων χωρίς εμφανείς βίδες.
2. Εξασφαλίζουν άριστη αεροστεγανότητα, υδατοστεγανότητα και αντοχή με τον καινοτόμο σχεδιασμό σύνδεσης.
3. Οι ειδικά διαμορφωμένοι λαβύρινθοι συμβάλλουν στην αργή μετάδοση της φωτιάς και τα καθιστούν ιδανικά για χρήση σε ψυκτικούς θαλάμους.
4. Παρουσιάζουν εξαιρετική επιπεδότητα και είναι ιδανικά για αρχιτεκτονικές εφαρμογές.
1. Φέρουν ειδικά μελετημένα σημεία σύνδεσης που διασφαλίζουν την συγκράτηση όλων των εξωτερικών φύλλων χωρίς εμφανείς βίδες.
2. Εξασφαλίζουν άριστη αεροστεγανότητα, υδατοστεγανότητα και αντοχή με τον καινοτόμο σχεδιασμό σύνδεσης.
3. Οι ειδικά διαμορφωμένοι λαβύρινθοι συμβάλλουν στην αργή μετάδοση της φωτιάς και τα καθιστούν ιδανικά για χρήση σε ψυκτικούς θαλάμους.
4. Παρουσιάζουν εξαιρετική επιπεδότητα και είναι ιδανικά για αρχιτεκτονικές εφαρμογές.
